某工厂集中抄表系统解决案例

一、系统概述
  益海嘉里（xx xx）粮油工业有限公司计划对厂内各处电能表计量建立自动抄表系统包括范围：劳务小院3块机械式电能表(需更换)、办公楼3块机械式电能表(需更换)、监控室1块电子式电能表(无通讯,需更换)、宿舍3块电子式电能表(新加或更换)、铁路照排1块机械式电能表(需更换)、筒仓处1块机械式电能表(需更换)、面粉储藏间1块电子式电能表(无通讯,需更换)、配电室若干块电子式电能表(可能会有增加)。为满足数据传输，原有仪表部分要更换，即仪表更换为带总线功能的电子式电能表。

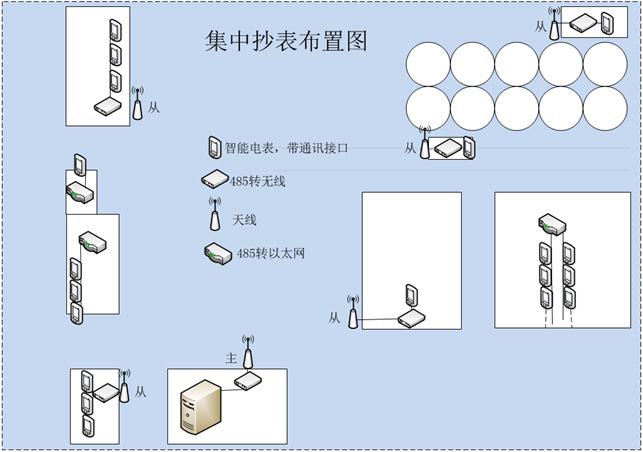

  厂区内电能表布置如下：

二、系统目标
  把现场电能表的数据进行显示，存储，生成实时趋势曲线和历史趋势曲线、报表等。包括：电压、电流、有功功率、无功功率、公里绿因数、有功电能、无功电能、频率等参数。
  自动抄表系统实现电能表的电量查看，自动统计各单位用电日报月报年报表，节约人力成本；了解各处电量的使用状况，提高用电质量；设定报警节点，提高用电安全；分析有功无功，提高用供电效率。最终达到节省、稳定、安全、节能的供电的效果。

三、系统特点
  系统采用有线和无线结合的两种信号采集方式，很好的解决了现场布线困难的问题。
  集成的数据采集系统，管理人员通过数据显示、趋势、报表了解设备运行状况，便于监视、对比、分析、跟踪，以便于更好的维护和管理，实现节省、稳定、安全、节能的供电的效果。

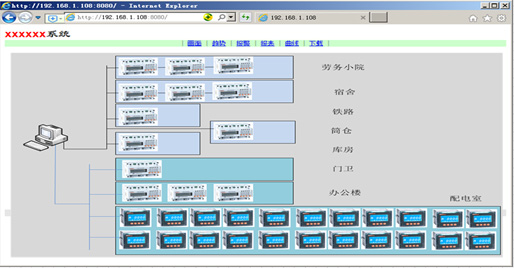

 图形化的实时信息监控，实现实时数据监控。

  完善的系统设计，灵活、简便的组态功能，开放友好的客户查询方式，日月年等方便的报表管理，便于客户使用

  提供基于WEB服务器，便于管理人员通过IE浏览器远程信息查询、统计分析。

  自动抄表系统可与任何数据采集系统集成在同一个上位系统中（例如温度数据采集系统），便于管理和扩容。

四、系统功能
  1、实时数据显示和存储

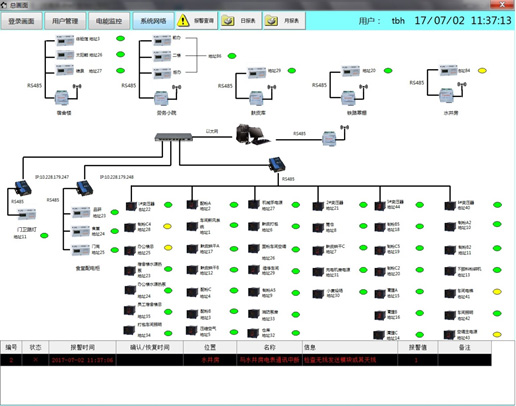

  系统画面实时显示现场采集过来的数据，供工作人员实时监测，存储过程数据，实时库运行于服务器，客户机通过访问服务器获取过程实时数据。
  2、实时、历史数据分析
  实时数据曲线可实时监测现场各过程点的趋势，以判断过程点的实时变化。历史数据曲线可以查看过程点某段时间的数据信息，可以了解过程点的某段时间的数据变化，为数据监视、对比、跟踪、分析提供依据。
  3、实时报警

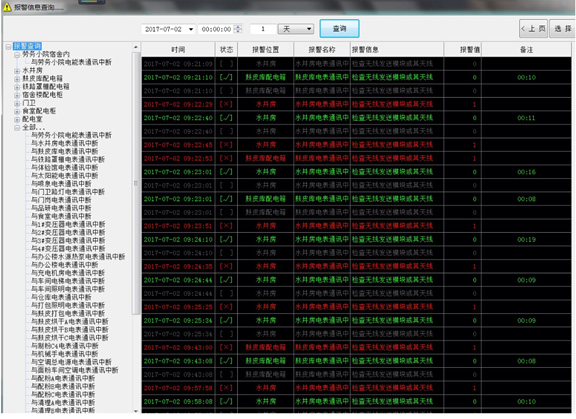

  以颜色变化和图表的形式将报警的触发条件和参数输入到报警数据库中，实现实时报警，可随时查看报警图表，以便分析问题。报警可以由工作人员设置各种限值，以满足监测需要。
  4、实时报表
  报表查询功能可以实现现场数据日报查询功能和班报查询功能，报表种类和样式由报表组态软件灵活设置，满足生产需要。
  5、开放的开发环境，方便日后的技术人员升级及改造，扩容等。

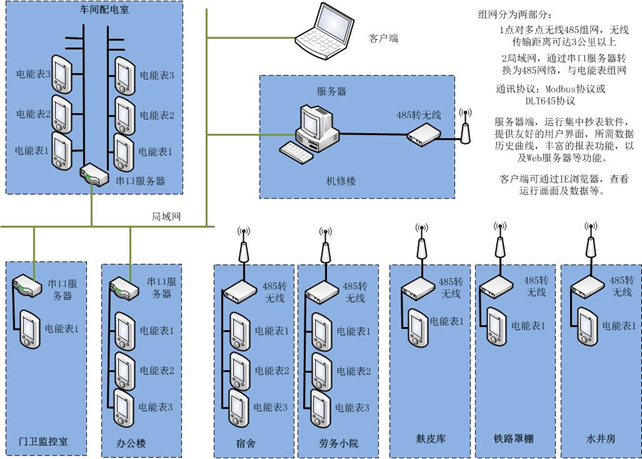

五、系统网络结构

6、系统配置
